2-ýapraklar merkezi THY-LD-B gonuş gapy enjamyny açýar
1. Gulpy açmak usuly, gapy panelini açmak we 45Kg maýatnik täsir synagyndan geçmekdir.
2. Gapy agyr çekiç bilen ýapylmaga mejbur bolýar we agyr çekiç we ýol görkeziji turba gonmagyň gapysynyň içki tarapyna ýerleşdirilýär.
3. Gapynyň gulpy, Milli Lift Barlag Merkeziniň synagyndan geçdi we CE we CU-TR şahadatnamasyny aldy.
4. Gapynyň gulpunyň ulanylýan naprýa .eniýesi: ≤ AC230V, ≤ DC110V.

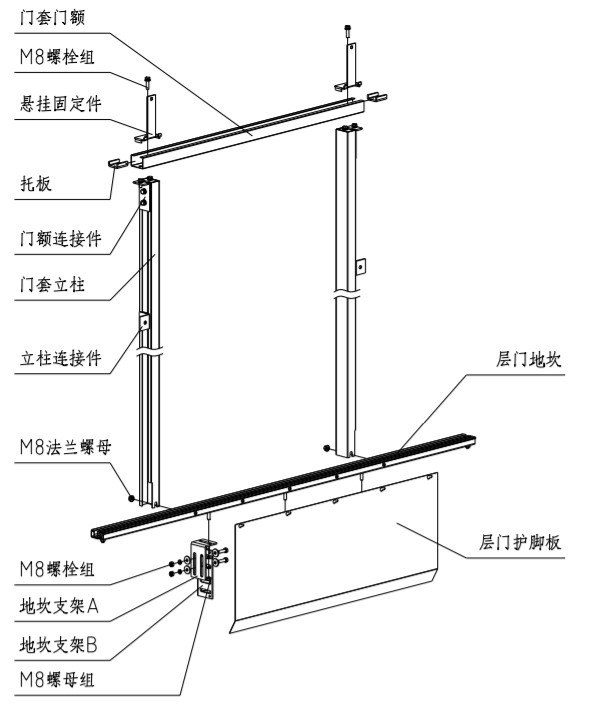

1. Sill we gapy gapagyny oturtmak
1.1. Silliň giriş we çykyş ýagdaýyny göteriş ýolunyň ululygyna görä kesgitläň; silliň merkezini girelgäniň we çykyşyň merkezi bilen deňleşdiriň we silliň merkezini belläň; silliň derejesini 1/1000-den pes bolmaly; Suwuň ýokary göteriliş ýoluna girmeginiň öňüni almak.
1.2. Gapynyň gapagy sütünini we gapynyň gapagyny birleşdirýän bölekler bilen ýygnaň we asylýan bölekleri guruň; gapyny silliň üstünde goýuň, gapagyň sütüniniň dikligini 1/1000-den az bolmaly; gapynyň gapagynyň merkezi girelgäniň merkezine gabat gelýär we Sill merkezi belligini ölçemekden çykýar; gapy gapagynyň aşaky maňlaý tekizliginiň we silliň ýokarky tekizliginiň arassa gapy beýikligi. Düzediş tamamlanandan soň, M8 flanes hozy gulplaň. Ululygyny sazlanyňyzdan soň sütün birikdirijisini diwara düzüň.
1.3. Oturylyş gapysynyň barmak goragçysyny silliň üstünde düzüň.

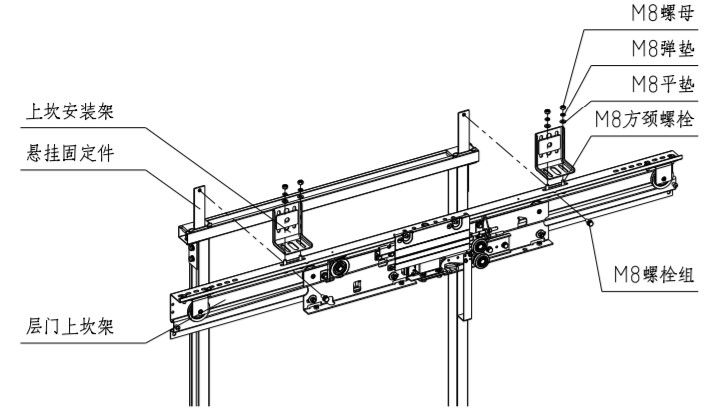

2. Oturylyş gapy enjamyny oturtmak
2.1. Oturylyş gapysynyň ýokarky sill çarçuwasyny asma berkitme böleginiň aşaky ujundaky çybyk bilen deňleşdiriň we ýokarky sill çarçuwasyny we gonuş gapysynyň asma berkitme bölegini M8 * 20 bolt topary arkaly gulplaň.
2.2. Upperokarky sill montajyny ýokaryk diwara giňeltmek boltlary ýa-da diwar boltlary bilen düzediň. Upperokarky sill gurnama çarçuwasy we gonuş gapysynyň ýokarky sillisi M8 inedördül boýun boltlary bilen birleşdirilýär.
2.3. Gapynyň merkezini açyk we girelgäniň we çykyş merkeziniň yzygiderli bolmagy üçin, gonýan gapynyň ýokarky bölegini çep we saga sazlaň.
2.4. Oturylyş gapy enjamynyň polunyň dikligini sazlaň. Oturylyşyk gapy enjamynyň polunyň dikligini dik çyzyk goýup ýa-da awtoulagyň gapysynyň diregini salgylanma hökmünde sazlaň.

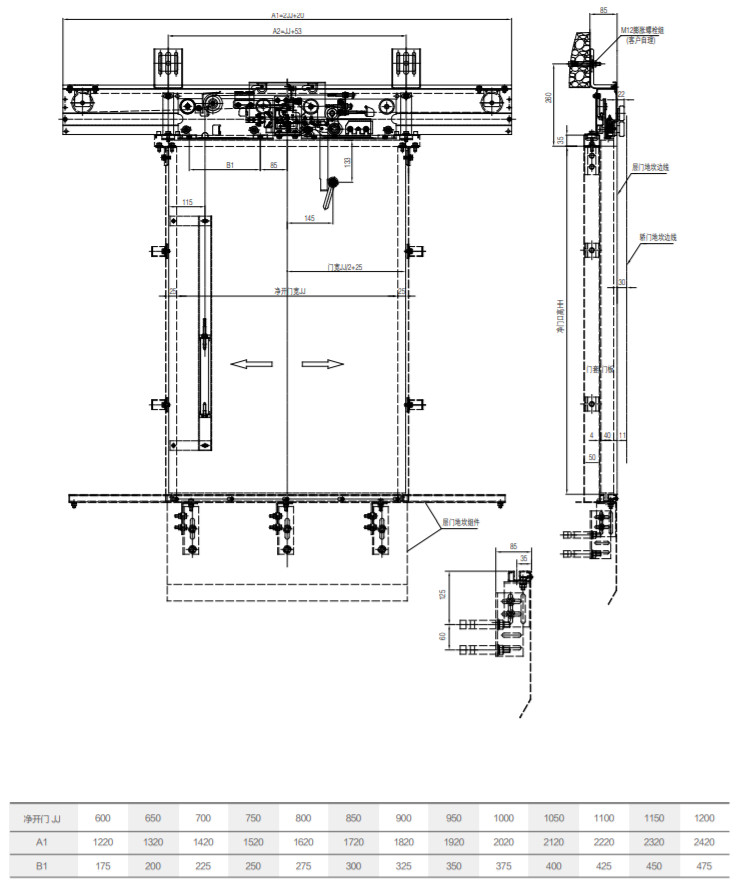

2.5 Aşakdaky gat gapylarynda sill çarçuwasyny gurmagyň esasy parametrlerini gözden geçirenden soň, ähli gurnama boltlaryny berkidiň:
Oturylyş gapysynyň ýokarky sill çarçuwasynyň beýikligi: gonuş gapysynyň ýokarky sill çarçuwasynyň demir ýolunyň ýokarky gatlagy bilen gonuş gapysynyň siliniň arasyndaky aralyk HH + 106mm;
Oturylyş gapysynyň ýokarky sill çarçuwasynyň merkezi: gonuş gapysynyň ýokarky sill çarçuwasynyň merkezi bilen giriş we çykyş merkeziniň arasyndaky gyşarma ± 1mm;
Oturylyş gapysynyň ýokarky sill gollanma demir ýoly bilen awtoulag gapysynyň siliniň arasyndaky aralyk: gonuş gapysynyň ýokarky sill gollanma demirýoly bilen gonuş gapysynyň siliniň arasyndaky aralyk 42.5mm, awtoulag gapysynyň sütüninden aralyk 72.5mm.
Oturylyş gapysynyň ýokarky sill çarçuwasynyň beýikligi: gonuş gapysynyň ýokarky sill çarçuwasynyň demir ýolunyň ýokarky gatlagy bilen gonuş gapysynyň siliniň arasyndaky aralyk HH + 106mm;
Oturylyş gapysynyň ýokarky sill çarçuwasynyň merkezi: gonuş gapysynyň ýokarky sill çarçuwasynyň merkezi bilen giriş we çykyş merkeziniň arasyndaky gyşarma ± 1mm;
Oturylyş gapysynyň ýokarky sill gollanma demir ýoly bilen awtoulag gapysynyň siliniň arasyndaky aralyk: gonuş gapysynyň ýokarky sill gollanma demirýoly bilen gonuş gapysynyň siliniň arasyndaky aralyk 42.5mm, awtoulag gapysynyň sütüninden aralyk 72.5mm.
